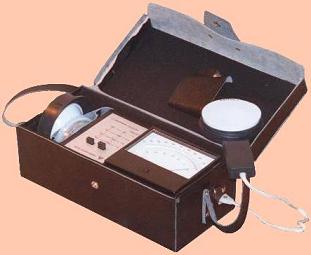

Люксметр Ю-116 Ю-117

Люксметр Ю-116 Ю-117
Диапазон измерений люксметра 0,1 до 100000 Lx
Класс точности 10
Пределы допустимой погрешности в основном диапазоне измерений 5-30 и 20-100 Lx (без насадок) не должны превышать -/+10 % от значение измеряемой освещенности
Масса не более , кг не более 0,85 без футляра
Габаритные размеры не более

измеритель люксметра:
210 х 125 х 85 мм;
фотоэлемент люксметра с насадками:
185 х 105 х 55 мм



Люксметр Ю-116 Ю-117

Люксметр предназначен для измерения освещенности, создаваемой лампами накаливания и естественным светом, источники которого расположены произвольно относительно светоприемника люксметра. Переносной фотоэлектрический люксметр Ю-116 Ю-117 общепромышленного назначения, применяется для контроля освещенности в промышленности, в сельском хозяйстве, на транспорте и других отраслях народного хозяйства, а также для исследований, проводимых в научных, конструкторских и проектных организациях. Измеритель освещенности Ю-116 Ю-117 рекомендован для проверки освещенности на рабочих местах, при лицензировании некоторых видов деятельности.

Принцип действия люксметра Ю-116 Ю-117

Методика измерения освещенности люксметром Люксметр Ю-116 или Ю-117 состоит из селенового фотоэлемента с фильтрами-насадками и гальванометра со шкалой. Фотоэлемент срабатывает под влиянием света, вырабатывая электрический ток, силу которого измеряют гальванометром. Стрелка его указывает число люксов, что отвечает исследуемой освещенности.

На панели измерительного прибора установлены кнопки переключателя и табличка со схемой, которая связывает действие кнопок и насадки с различными диапазонами измерений. Прибор имеет две градуированные шкалы, в люксах: 0 - 100 и 0-30. На каждой шкале точками указано начало диапазона измерений: на шкале 0 - 100 точка находится над меткой 20, на шкале 0-30 над меткой 5. Также есть корректор для установления стрелки на нулевое положение, который регулируется отверткой.

Селеновый фотоэлемент, который присоединяется к прибору с помощью вилки, находится в пластмассовом корпусе.С целью уменьшения погрешности используют сферическую насадку на фотоэлемент, изготовленную из белой светорассеивающей пластмассы, обозначенная на внутренней стороне буквой К, и непрозрачного кольца. Эта насадка применяется параллельно с одной из трех других насадок-фильтров (М,Р,Т), которые имеют коэффициенты ослабления света, равные соответственно 10, 100, 1000, что расширяет диапазоны измерений. Без насадок люксметром можно измерять освещенность в пределах 0-30 и 0-100 лк.

В процессе измерения стрелку прибора устанавливают на нулевом делении шкалы, потом напротив нажатой кнопки определяют выбранное с помощью насадок наибольшее значение диапазона измерения. При нажатии кнопки, напротив которой написано наибольшее значение диапазона измерений, кратное 10, следует пользоваться для отсчета показаниями шкалы 0 - 100, при нажатии кнопки, на против которой нанесены значение диапазона, кратное 3, показаниями шкалы 0-30. Показание прибора в делениях по соответствующей шкале умножают на коэффициент ослабления, который обозначен на соответствующей насадке.

Прибор отградуирован для измерения освещенности, которую создают лампы накаливания. Для естественного света вводят поправочный коэффициент 0,8; для люминесцентных ламп дневного света (ЛД) - 0,9; для ламп белого цвета (ЛБ) - 1,1.

Общую оценку естественного освещения помещений дают на основании сравнения всего комплекса измеренных показателей с гигиеническими нормативами.
